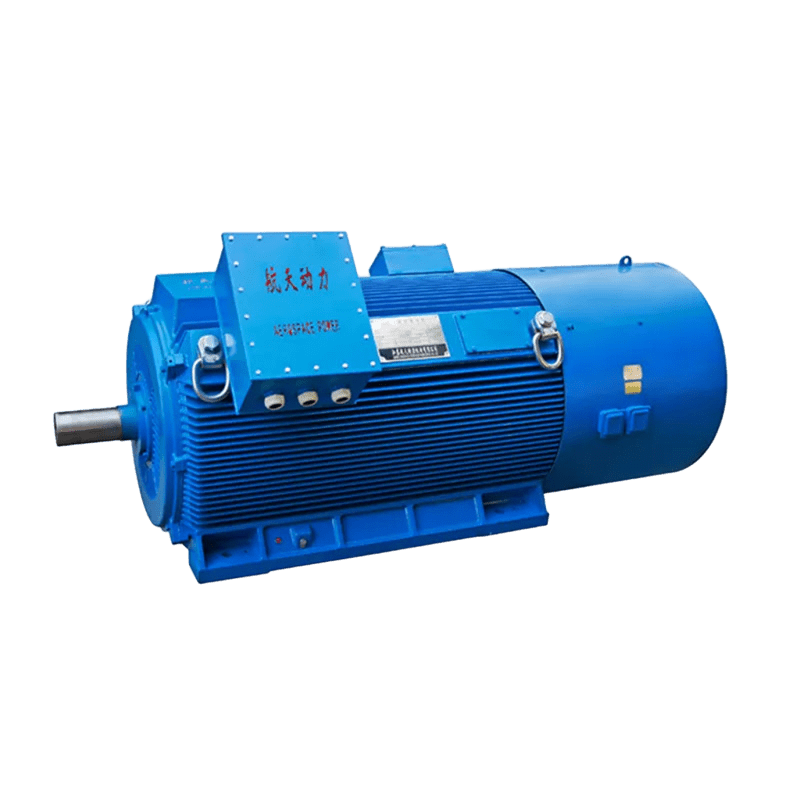

JM-AMr2-HV-VF系列三相异步电动机，带变频调速

频率：50/60 Hz
机座号：H355mm-H630mm
功率范围：185kW～3150kW
极数：2P～12P
额定电压：6000V、10000V及各种特殊电压
绝缘等级：F级
防护等级：IP54/55
安装方式：IMB3
冷却方式：IC416

请求报价

三相高压变频电动机具有紧凑的结构、轻便的重量、低噪音、低振动、高可靠性、长使用寿命和便捷的安装维护。功率范围为160kW至3150kW，额定电压为6kV和10kV（可定制其他电压）。广泛应用于石油、化工、电力、冶金等行业的风机、水泵、压缩机、破碎机等设备。

表1 技术数据（6kV）
机座号		同步转速r/min
		3000	1500	1000	750
		功率 kW
355	1	185	185	185	185
	2	200	200	200	200
	3	220	220	220	220
	4	250	250	250	250
	5	280	280	280	(280)
	6	315	315	315	—
	7	355	355	(355)	—
	8	400	400	—	—
	9	(450)	(450)	—	—
400	1	450	450	355	280
	2	500	500	400	315
	3	560	560	450	355
	4	(630)	(630)	500	400
	5	—	—	(560)	—
450	1	630	630	560	450
	2	710	710	630	500
	3	800	800	710	560
	4	(900)	900	(800)	(630)
	5	—	(1000)	—	—
500	1	900	1000	800	630
	2	1000	1120	900	710
	3	1120	1250	1000	800
	4	1250	1400	1120	(900)
	5	1400	(1600)	(1250)	—
560	1	1600	1600	1250	900
	2	1800	1800	1400	1000
	3	2000	2000	1600	1120
	4	—	2240	1800	1250
	5	—	—	—	1400
630	1	2240	2500	2000	1600
	2	2500	2800	2240	1800
	3	2800	3150	2500	2000
	4	—	—	—	2240
表2 技术数据（10kV）
机座号		同步转速r/min
		3000	1500	1000	750
		功率 kW
400	1	185	185	185	185
	2	200	200	200	200
	3	220	220	220	220
	4	250	250	250	250
	5	280	280	280	280
	6	315	315	315	315
	7	355	355	355	—
	8	400	400	400	—
	9	450	450	(450)	—
	10	(500)	500	—	—
	11	—	-560	—	—
450	1	500	560	450	355
	2	560	630	500	400
	3	630	710	560	450
	4	710	800	630	500
	5	(800)	(900)	(710)	—
500	1	800	900	710	560
	2	900	1000	800	630
	3	1000	1120	900	710
	4	1120	1250	1000	800
	5	—	—	(1120)	—
560	1	1250	1400	1120	900
	2	1400	1600	1250	1000
	3	1600	1800	1400	1120
	4	1800	2000	1600	1250
630	1	2000	2240	1800	1400
	2	2240	2500	2000	1600
	3	2500	2800	2240	1800
	4	—	—	—	2000

表3 电机效率、功率因数标准 (6kV)
功率kW	同步转速r/min
	3000	1500	1000	750	3000	1500	1000	750
	效率 η %				功率因数 cosφ
160	–	–	92.2	92.1	–	–	0.8	–
185	92.2	92.6	92.4	92.3	0.84	0.84	0.8	0.76
200	92.4	92.9	92.6	92.5	0.84	0.84	0.8	0.76
220	92.5	93	92.8	92.6	0.84	0.84	0.82	0.77
250	92.6	93.1	93	92.8	0.84	0.84	0.82	0.77
280	92.9	93.2	93.2	93	0.86	0.84	0.82	0.78
315	93.2	93.4	93.5	93.2	0.86	0.85	0.82	0.78
355	93.4	93.6	93.7	93.3	0.86	0.85	0.83	0.78
400	93.9	93.7	93.7	93.5	0.86	0.85	0.83	0.79
450	94.1	94	94	93.6	0.86	0.85	0.83	0.79
500	94.4	94.2	94.3	94.2	0.87	0.86	0.83	0.8
560	94.5	94.4	94.5	94.3	0.87	0.86	0.83	0.8
630	94.6	94.6	94.6	94.4	0.87	0.86	0.83	0.81
710	94.7	94.8	94.7	94.4	0.87	0.86	0.83	0.81
800	95.1	95	94.9	94.6	0.88	0.86	0.83	0.81
900	95.2	95.1	95.1	94.6	0.88	0.86	0.84	0.81
1000	95.3	95.2	95.2	94.7	0.88	0.86	0.84	0.82
1120	95.4	95.3	95.3	94.8	0.88	0.86	0.84	0.82
1250	95.6	95.5	95.5	94.9	0.89	0.87	0.84	0.82
1400	95.7	95.5	95.61	95	0.89	0.87	0.86	0.82
1600	95.8	95.6	95.7	95.1	0.89	0.87	0.86	0.82
1800	95.9	95.7	95.8	95.2	0.89	0.87	0.86	0.83
2000	96	95.8	95.9	95.3	0.9	0.88	0.86	0.83
2240	96.1	95.9	96	95.4	0.9	0.88	0.86	0.83
2500	96.2	96	96.1	—	0.9	0.88	0.86	—
2800	96.3	96.1	—	—	0.9	0.88	—	—
3150	—	96.2	—	—	—	0.88	—	—
表4 电机效率、功率因数标准 (10kV)
率kW	同步转速r/min
	3000	1500	1000	750	3000	1500	1000	750
	效率 η%				功率因数 cosφ
185	93.2	93.2	92.9	93.1	0.84	0.83	0.82	0.77
200	93.3	93.3	93	93.2	0.85	0.84	0.82	0.78
220	93.4	93.4	93.1	93.3	0.85	0.84	0.82	0.78
250	93.5	93.5	93.2	93.5	0.85	0.84	0.82	0.78
280	93.7	93.6	93.4	93.7	0.85	0.84	0.83	0.78
315	93.9	93.8	93.6	94.1	0.85	0.84	0.83	0.79
355	94.2	93.9	93.7	94.2	0.86	0.85	0.83	0.79
400	94.4	94	93.9	94.4	0.86	0.85	0.83	0.8
450	94.6	94.4	94	94.5	0.86	0.85	0.83	0.8
500	94.7	94.4	94.4	94.8	0.86	0.85	0.83	0.8
560	94.8	94.6	94.5	94.9	0.87	0.86	0.83	0.81
630	94.8	94.8	94.8	95.3	0.87	0.86	0.83	0.81
710	95	95.2	94.9	95.4	0.87	0.86	0.83	0.81
800	95.1	95.2	95	95.5	0.88	0.87	0.84	0.81
900	95.2	95.3	95.2	95.6	0.88	0.87	0.84	0.81
1000	95.3	95.4	95.3	95.8	0.89	0.88	0.84	0.81
1120	95.4	95.5	95.5	95.9	0.89	0.88	0.84	0.81
1250	95.6	95.6	95.6	96	0.89	0.88	0.85	0.81
1400	95.7	95.7	95.8	96	0.89	0.88	0.85	0.81
1600	95.7	95.9	95.9	96	0.91	0.9	0.85	0.82
1800	95.8	96	95.9	96.1	0.91	0.9	0.85	0.82
2000	95.9	96.1	95.9	96.1	0.91	0.9	0.85	0.82
2240	96.1	96.2	95.9	—	0.91	0.9	0.86	—
2500	96.1	96.2	—	—	0.91	0.9	—	—
2800	—	96.3	—	—	—	0.91	—	—
