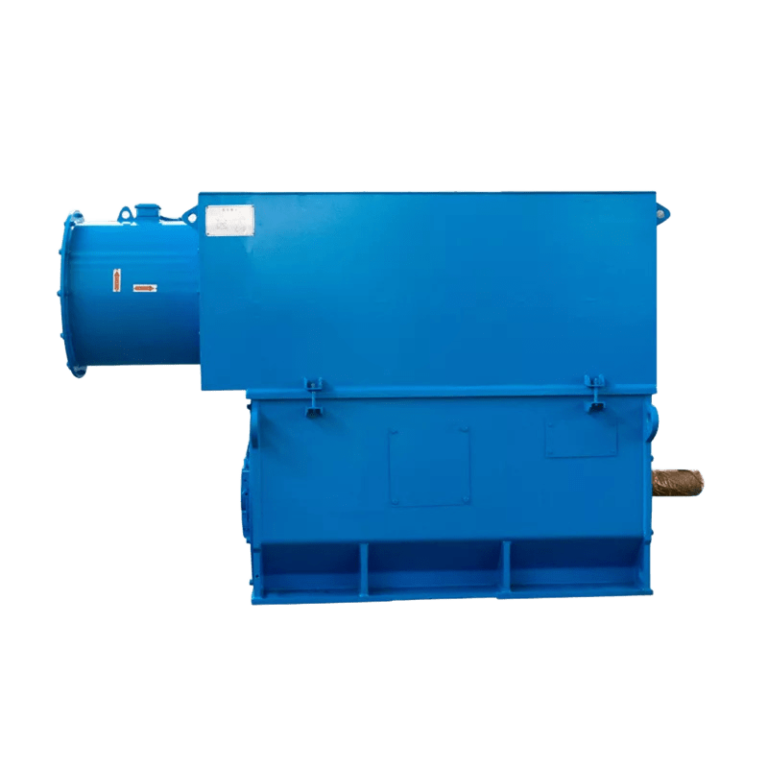

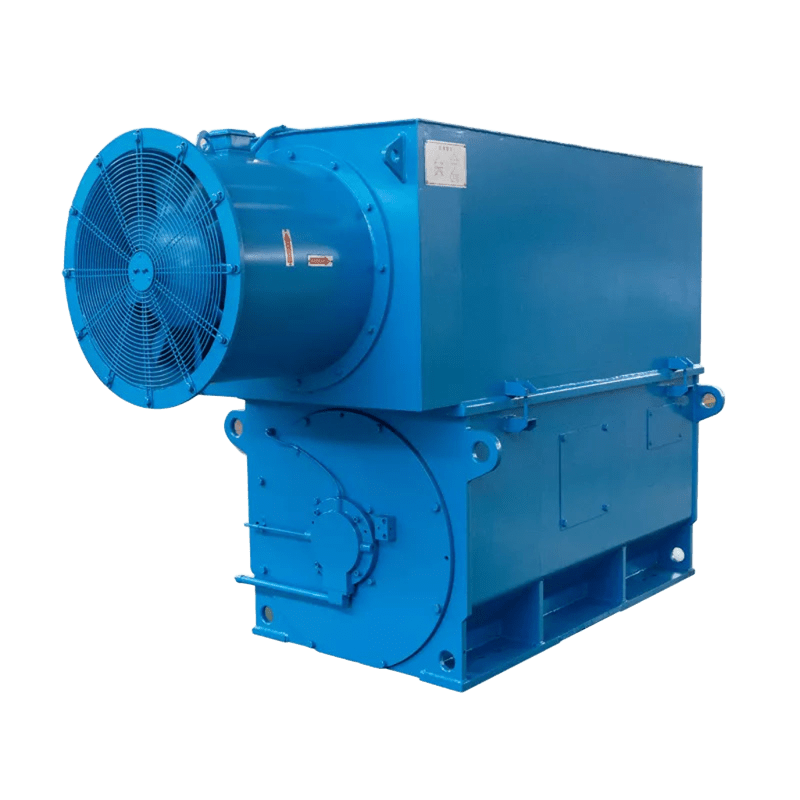

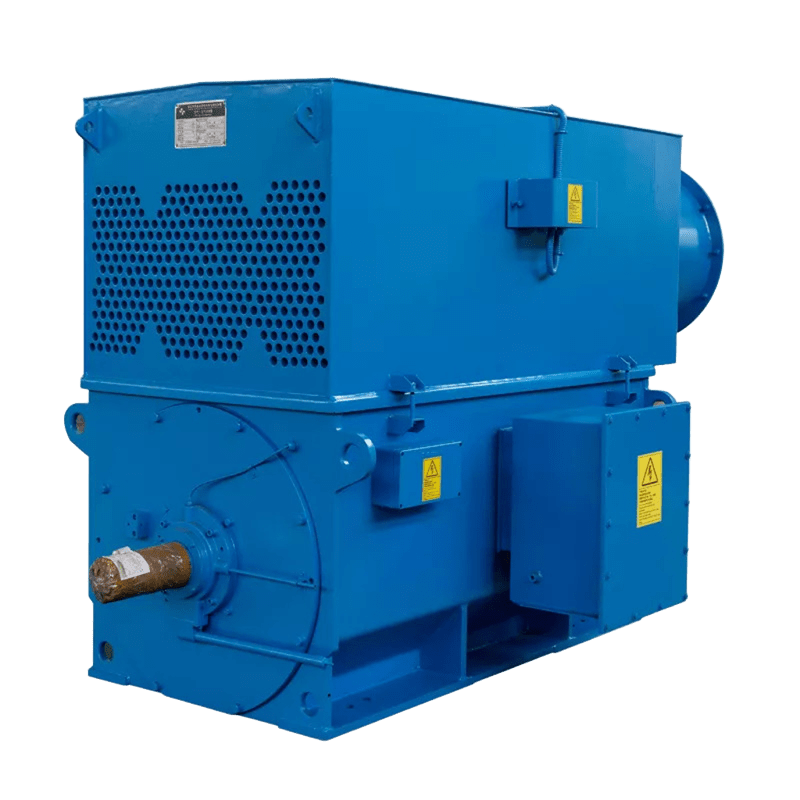

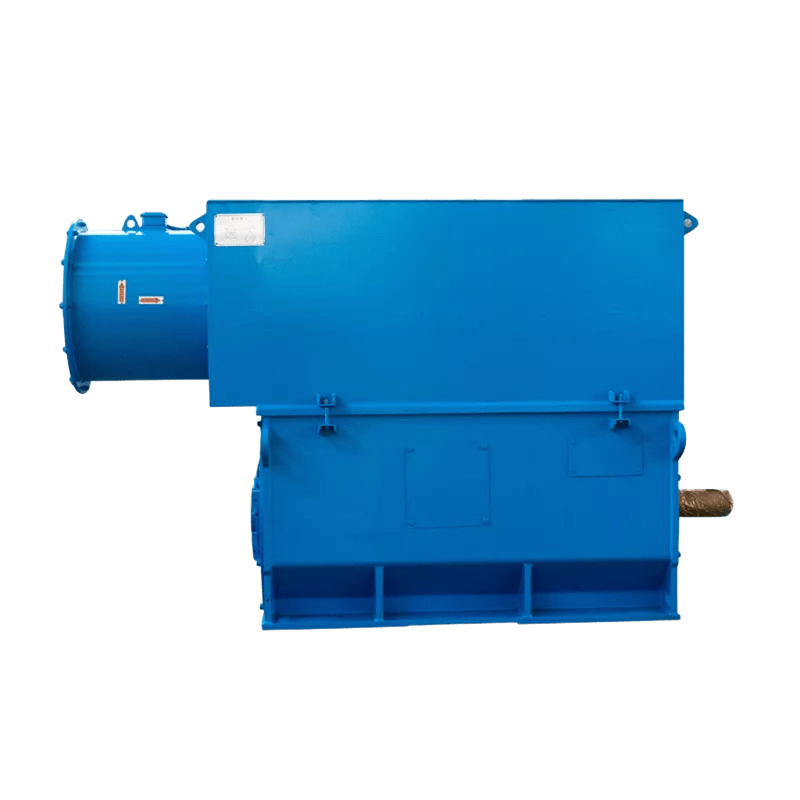

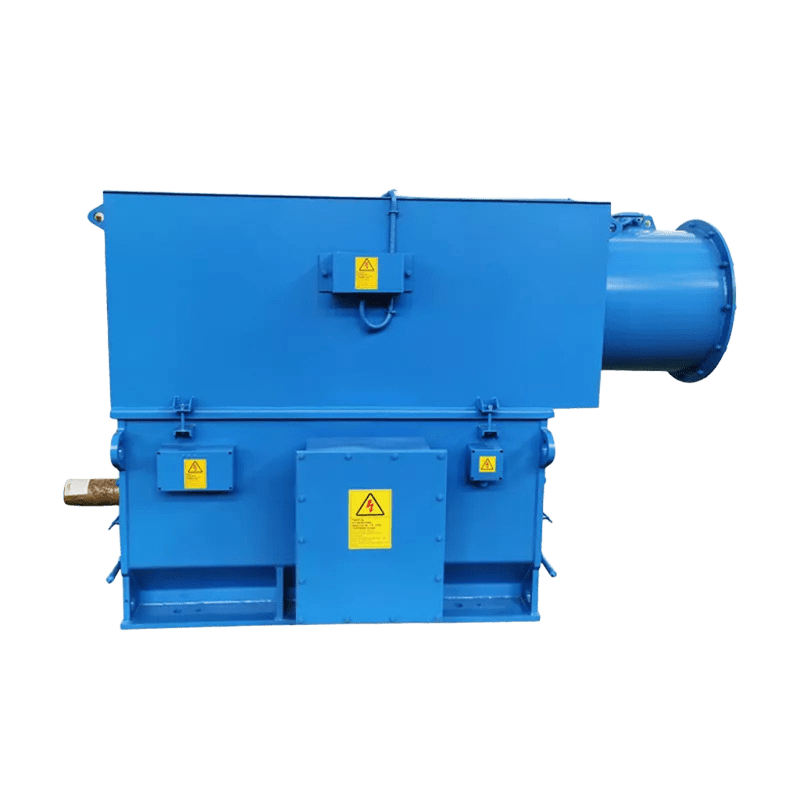

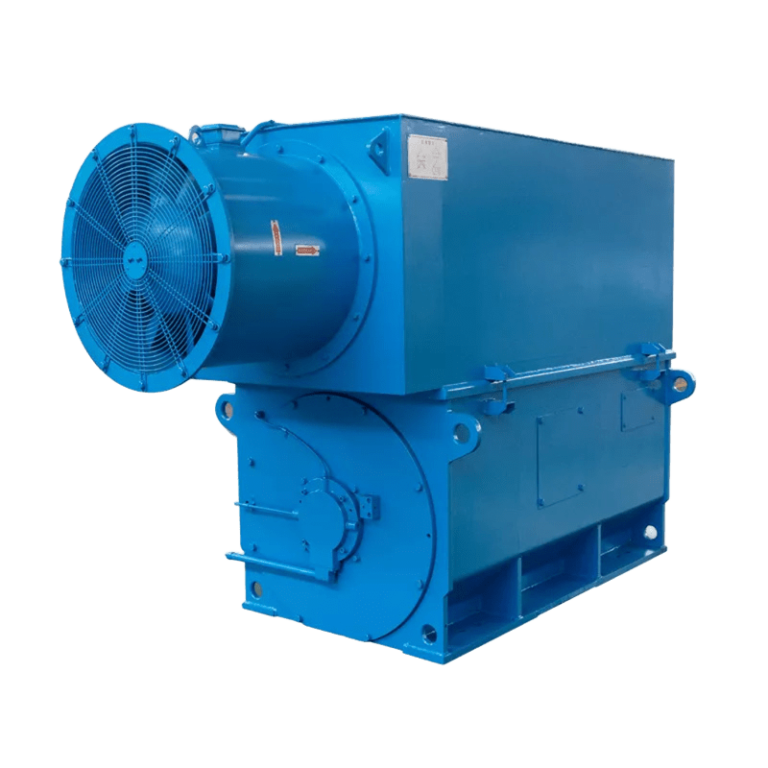

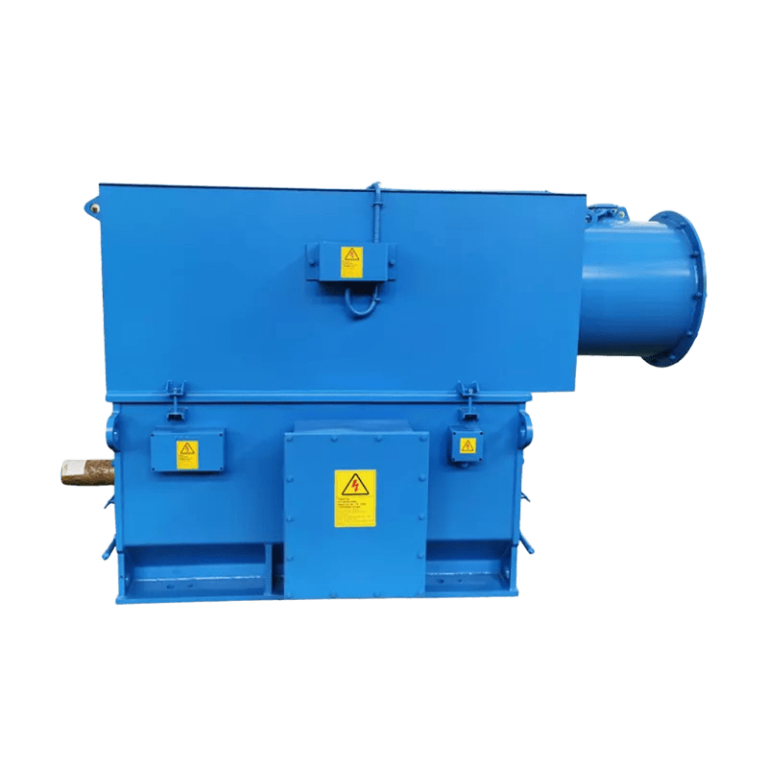

JM-AM-HV-VF-AA系列三相异步电动机，带变频调速，采用空气-空气冷却方式

频率：50/60 Hz
机座号：H315mm-H1000mm
功率范围：200kW～10000kW
极数：2P～12P
额定电压：6000V、10000V
绝缘等级：F级
防护等级：IP54/55
安装方式：IMB3
冷却方式：IC616、IC666

请求报价

三相高压变频电动机具有高效能（符合GB30254-2013三级能效）、低噪音、低振动、高可靠性和便捷的维护。功率范围为200kW至4500kW，额定电压为6kV和10kV（可定制其他电压）。广泛应用于石油、化工、电力、冶金等行业的风机、水泵、压缩机等设备。

表1 技术数据（6kV）
型号	额定功率kW	定子电流A	额定转速r/min	效率%	功率因数cosΦ	最大转矩额定转矩	堵转转矩额定转矩	堵转电流额定电流	重量kg
315-2	200	25	2971	91.6	0.84	1.8	0.6	7	2322
315-2	220	27	2971	91.7	0.85	1.8	0.6	7	2385
315-2	250	31	2968	91.8	0.85	1.8	0.6	7	2466
315-2	280	34	2969	92	0.85	1.8	0.6	7	2530
355-2	315	39	2975	92.4	0.85	1.8	0.6	7	2570
355-2	355	43	2976	92.7	0.86	1.8	0.6	7	2635
355-2	400	48	2974	93	0.86	1.8	0.6	7	2715
355-2	450	54	2973	93.3	0.86	1.8	0.6	7	2795
400-2	500	60	2977	93.6	0.86	1.8	0.6	7	3305
400-2	560	67	2976	93.8	0.86	1.8	0.6	7	3395
400-2	630	75	2976	94	0.86	1.8	0.6	7	3513
400-2	710	83	2976	94.1	0.87	1.8	0.6	7	3630
450-2	800	94	2975	94.3	0.87	1.8	0.6	7	4359
450-2	900	105	2976	94.5	0.87	1.8	0.6	7	4514
450-2	1000	117	2977	94.6	0.87	1.8	0.6	7	4639
450-2	1120	131	2976	94.7	0.87	1.8	0.6	7	4779
500-2	1250	146	2981	94.9	0.87	1.8	0.6	7	5769
500-2	1400	163	2981	95	0.87	1.8	0.6	7	5929
500-2	1600	184	2980	95.1	0.88	1.8	0.6	7	6299
500-2	1800	207	2980	95.2	0.88	1.8	0.6	7	6465
560-2	2000	229	2981	95.4	0.88	1.8	0.6	7	8462
560-2	2240	256	2982	95.5	0.88	1.8	0.6	7	8715
560-2	2500	286	2983	95.6	0.88	1.8	0.6	7	8965
560-2	2800	320	2983	95.6	0.88	1.8	0.6	7	9433
630-2	3150	360	2984	95.7	0.88	1.8	0.6	7	10540
630-2	3550	401	2984	95.7	0.89	1.8	0.6	7	10780
630-2	4000	451	2984	95.8	0.89	1.8	0.6	7	11401
630-2	4500	508	2984	95.8	0.89	1.8	0.6	7	11880
315-4	200	25	1482	92.1	0.85	1.8	0.7	6.5	2395
315-4	220	27	1483	92.2	0.85	1.8	0.7	6.5	2450
315-4	250	31	1481	92.3	0.85	1.8	0.7	6.5	2505
315-4	280	34	1482	92.4	0.85	1.8	0.7	6.5	2559
355-4	315	38	1484	92.6	0.86	1.8	0.7	6.5	2625
355-4	355	43	1482	92.8	0.86	1.8	0.7	6.5	2709
355-4	400	48	1484	93	0.86	1.8	0.7	6.5	2793
355-4	450	54	1483	93.2	0.86	1.8	0.7	6.5	2815
400-4	500	60	1485	93.4	0.86	1.8	0.7	6.5	3435
400-4	560	67	1485	93.6	0.86	1.8	0.7	6.5	3530
400-4	630	75	1485	93.8	0.86	1.8	0.7	6.5	3640
400-4	710	85	1485	94	0.86	1.8	0.7	6.5	3757
450-4	800	94	1488	94.3	0.87	1.8	0.7	6.5	4540
450-4	900	105	1487	94.4	0.87	1.8	0.7	6.5	4800
450-4	1000	117	1488	94.5	0.87	1.8	0.7	6.5	5061
450-4	1120	131	1487	94.6	0.87	1.8	0.7	6.5	5180
500-4	1250	144	1487	94.8	0.88	1.8	0.7	6.5	6178
500-4	1400	161	1487	94.9	0.88	1.8	0.7	6.5	6353
500-4	1600	184	1486	95	0.88	1.8	0.7	6.5	6710
500-4	1800	207	1487	95.1	0.88	1.8	0.7	6.5	6895
560-4	2000	229	1492	95.3	0.88	1.8	0.6	6.5	7844
560-4	2240	257	1492	95.4	0.88	1.8	0.6	6.5	8280
560-4	2500	286	1491	95.5	0.88	1.8	0.6	6.5	8530
560-4	2800	320	1491	95.6	0.88	1.8	0.6	6.5	8983
630-4	3150	360	1491	95.8	0.88	1.8	0.6	6.5	11085
630-4	3550	400	1491	95.9	0.89	1.8	0.6	6.5	11595
630-4	4000	451	1491	95.9	0.89	1.8	0.6	6.5	12178
630-4	4500	507	1491	96	0.89	1.8	0.6	6.5	12745
315-6	160	21	986	91.4	0.82	1.8	0.7	5.5	2481
315-6	185	24	986	91.5	0.82	1.8	0.7	5.5	2547
315-6	200	26	985	91.8	0.82	1.8	0.7	5.5	2547
315-6	220	28	986	92	0.82	1.8	0.7	5.5	2604
355-6	250	32	986	92.2	0.82	1.8	0.7	5.5	2696
355-6	280	36	987	92.5	0.82	1.8	0.7	5.5	2786
355-6	315	39	987	92.8	0.83	1.8	0.7	5.5	2952
355-6	355	44	985	93	0.83	1.8	0.7	5.5	2952
400-6	400	50	989	93.1	0.83	1.8	0.7	5.5	3427
400-6	450	56	988	93.4	0.83	1.8	0.7	5.5	3630
400-6	500	62	988	93.7	0.83	1.8	0.7	5.5	3740
400-6	560	68	989	93.8	0.84	1.8	0.7	5.5	3842
450-6	630	77	989	93.9	0.84	1.8	0.7	5.5	4686
450-6	710	86	989	94.2	0.84	1.8	0.7	5.5	4971
450-6	800	97	989	94.4	0.84	1.8	0.7	5.5	5103
450-6	900	108	989	94.5	0.85	1.8	0.7	5.5	5245
500-6	1000	120	991	94.6	0.85	1.8	0.7	5.5	5959
500-6	1120	134	991	94.7	0.85	1.8	0.7	5.5	6291
500-6	1250	147	990	94.9	0.86	1.8	0.7	5.5	6623
500-6	1400	165	991	95	0.86	1.8	0.7	5.5	6955
560-6	1600	188	993	95.1	0.86	1.8	0.7	5.5	7749
560-6	1800	212	993	95.2	0.86	1.8	0.7	5.5	8243
560-6	2000	235	993	95.4	0.86	1.8	0.7	5.5	8669
560-6	2240	262	993	95.5	0.86	1.8	0.7	5.5	9103
630-6	2500	289	993	95.6	0.87	1.8	0.7	5.5	10591
630-6	2800	324	992	95.6	0.87	1.8	0.7	5.5	11089
630-6	3150	364	992	95.7	0.87	1.8	0.7	5.5	11610
630-6	3550	410	993	95.7	0.87	1.8	0.7	5.5	12123
355-8	200	27	739	91.9	0.78	1.8	0.8	5.5	2736
355-8	220	29	739	92.1	0.78	1.8	0.8	5.5	2816
355-8	250	33	740	92.2	0.79	1.8	0.8	5.5	2886
355-8	280	37	739	92.4	0.79	1.8	0.8	5.5	2986
400-8	315	41	739	92.7	0.79	1.8	0.8	5.5	3427
400-8	355	47	739	92.8	0.79	1.8	0.8	5.5	3527
400-8	400	52	739	93	0.8	1.8	0.8	5.5	3728
400-8	450	58	739	93.1	0.8	1.8	0.8	5.5	3829
450-8	500	64	741	93.6	0.8	1.8	0.8	5.5	4864
450-8	560	72	741	93.8	0.8	1.8	0.8	5.5	4956
450-8	630	79	741	93.9	0.82	1.8	0.8	5.5	5088
450-8	710	89	741	94	0.82	1.8	0.8	5.5	5230
500-8	800	100	743	94.2	0.82	1.8	0.8	5.5	6060
500-8	900	109	743	94.3	0.84	1.8	0.8	5.5	6229
500-8	1000	121	742	94.4	0.84	1.8	0.8	5.5	6567
500-8	1120	136	742	94.5	0.84	1.8	0.8	5.5	6900
560-8	1250	151	743	94.7	0.84	1.8	0.7	5.5	7768
560-8	1400	169	743	94.8	0.84	1.8	0.7	5.5	8197
560-8	1600	193	743	94.9	0.84	1.8	0.7	5.5	8608
560-8	1800	215	743	95	0.85	1.8	0.7	5.5	9016
630-8	2000	238	743	95.1	0.85	1.8	0.7	5.5	10273
630-8	2240	267	743	95.1	0.85	1.8	0.7	5.5	10786
630-8	2500	297	743	95.2	0.85	1.8	0.7	5.5	11533
630-8	2800	333	743	95.2	0.85	1.8	0.7	5.5	12063
400-10	250	35	591	91.5	0.75	1.8	0.8	5.5	3406
400-10	280	39	591	91.7	0.75	1.8	0.8	5.5	3505
400-10	315	43	591	92.1	0.76	1.8	0.8	5.5	3605
400-10	355	49	590	92.3	0.76	1.8	0.8	5.5	3803
450-10	400	55	592	92.6	0.76	1.8	0.8	5.5	4663
450-10	450	61	592	92.7	0.76	1.8	0.8	5.5	4910
450-10	500	66	592	93	0.78	1.8	0.8	5.5	5048
450-10	560	74	592	93.1	0.78	1.8	0.8	5.5	5186
500-10	630	83	594	93.2	0.78	1.8	0.8	5.5	5865
500-10	710	94	593	93.4	0.78	1.8	0.8	5.5	6190
500-10	800	103	593	93.7	0.8	1.8	0.8	5.5	6524
500-10	900	115	593	93.8	0.8	1.8	0.8	5.5	6864
560-10	1000	128	594	93.9	0.8	1.8	0.7	5.5	7421
560-10	1120	143	593	94.1	0.8	1.8	0.7	5.5	7807
560-10	1250	159	594	94.4	0.8	1.8	0.7	5.5	8187
560-10	1400	178	594	94.5	0.8	1.8	0.7	5.5	8598
630-10	1600	203	594	94.6	0.8	1.8	0.7	5.5	9755
630-10	1800	226	594	94.7	0.81	1.8	0.7	5.5	10213
630-10	2000	251	594	94.8	0.81	1.8	0.7	5.5	11102
630-10	2240	281	594	94.8	0.81	1.8	0.7	5.5	11511
450-12	315	46	494	92.1	0.72	1.8	0.8	5.5	4656
450-12	355	50	494	92.3	0.74	1.8	0.8	5.5	4774
450-12	400	56	494	92.6	0.74	1.8	0.8	5.5	5021
450-12	450	63	494	92.7	0.74	1.8	0.8	5.5	5159
500-12	500	70	494	93.1	0.74	1.8	0.8	5.5	5837
500-12	560	76	494	93.2	0.76	1.8	0.8	5.5	6181
500-12	630	85	494	93.3	0.76	1.8	0.8	5.5	6490
500-12	710	96	494	93.4	0.76	1.8	0.8	5.5	6824
560-12	800	108	494	93.7	0.76	1.8	0.7	5.5	7296
560-12	900	121	494	93.8	0.76	1.8	0.7	5.5	7668
560-12	1000	135	494	93.9	0.76	1.8	0.7	5.5	8073
560-12	1120	151	494	94	0.76	1.8	0.7	5.5	8465
630-12	1250	164	495	94.1	0.78	1.8	0.7	5.5	9561
630-12	1400	184	495	94.1	0.78	1.8	0.7	5.5	10068
630-12	1600	210	495	94.2	0.78	1.8	0.7	5.5	10514
630-12	1800	236	495	94.2	0.78	1.8	0.7	5.5	11014
表2 技术数据（10kV）
型号	额定功率kW	定子电流A	额定转速r/min	效率%	功率因数cosΦ	最大转矩额定转矩	堵转转矩额定转矩	堵转电流额定电流	重量kg
355-2	250	18	2977	92	0.85	1.8	0.6	7	2495
355-2	280	21	2975	92.1	0.85	1.8	0.6	7	2584
355-2	315	23	2976	92.4	0.85	1.8	0.6	7	2609
355-2	355	26	2975	92.8	0.86	1.8	0.6	7	2695
400-2	400	29	2977	93.1	0.86	1.8	0.6	7	3149
400-2	450	32	2976	93.3	0.86	1.8	0.6	7	3253
400-2	500	36	2976	93.4	0.86	1.8	0.6	7	3358
400-2	560	40	2977	93.6	0.86	1.8	0.6	7	3466
450-2	630	45	2978	93.7	0.87	1.8	0.6	7	4186
450-2	710	50	2979	93.8	0.87	1.8	0.6	7	4339
450-2	800	56	2978	94	0.87	1.8	0.6	7	4482
450-2	900	63	2977	94.1	0.87	1.8	0.6	7	4635
500-2	1000	70	2983	94.2	0.87	1.8	0.6	7	5493
500-2	1120	79	2983	94.4	0.87	1.8	0.6	7	5669
500-2	1250	88	2982	94.6	0.87	1.8	0.6	7	6005
500-2	1400	98	2983	94.8	0.87	1.8	0.6	7	6171
560-2	1600	111	2983	94.9	0.88	1.8	0.6	7	8169
560-2	1800	124	2982	95	0.88	1.8	0.6	7	8398
560-2	2000	138	2983	95.2	0.88	1.8	0.6	7	8641
560-2	2240	154	2983	95.4	0.88	1.8	0.6	7	9082
630-2	2500	172	2984	95.4	0.88	1.8	0.6	7	9816
630-2	2800	190	2984	95.5	0.89	1.8	0.6	7	10350
630-2	3150	214	2985	95.6	0.89	1.8	0.6	7	10631
630-2	3550	241	2985	95.6	0.89	1.8	0.6	7	11154
355-4	250	19	1484	91.6	0.83	1.8	0.7	6.5	2498
355-4	280	21	1484	91.8	0.83	1.8	0.7	6.5	2593
355-4	315	24	1484	92.1	0.83	1.8	0.7	6.5	2673
355-4	355	26	1483	92.3	0.86	1.8	0.7	6.5	2753
400-4	400	29	1487	92.5	0.86	1.8	0.7	6.5	3271
400-4	450	33	1486	92.9	0.86	1.8	0.7	6.5	3370
400-4	500	36	1486	93	0.86	1.8	0.7	6.5	3500
400-4	560	40	1487	93.3	0.86	1.8	0.7	6.5	3602
450-4	630	45	1489	93.5	0.86	1.8	0.7	6.5	4503
450-4	710	51	1488	94.1	0.86	1.8	0.7	6.5	4632
450-4	800	56	1488	94.3	0.87	1.8	0.7	6.5	4743
450-4	900	63	1488	94.4	0.87	1.8	0.7	6.5	4980
500-4	1000	70	1488	94.5	0.87	1.8	0.7	6.5	5935
500-4	1120	79	1488	94.6	0.87	1.8	0.7	6.5	6105
500-4	1250	87	1489	94.7	0.88	1.8	0.7	6.5	6271
500-4	1400	97	1487	95	0.88	1.8	0.7	6.5	6557
560-4	1600	110	1492	95.1	0.88	1.8	0.7	6.5	7482
560-4	1800	124	1492	95.2	0.88	1.8	0.7	6.5	7919
560-4	2000	138	1491	95.4	0.88	1.8	0.7	6.5	8353
560-4	2240	154	1491	95.5	0.88	1.8	0.7	6.5	8780
630-4	2500	172	1491	95.5	0.88	1.8	0.6	6.5	10318
630-4	2800	190	1492	95.6	0.89	1.8	0.6	6.5	10828
630-4	3150	214	1491	95.7	0.89	1.8	0.6	6.5	11368
630-4	3550	241	1491	95.7	0.89	1.8	0.6	6.5	11896
355-6	200	16	987	91.2	0.8	1.8	0.7	5.5	2630
355-6	220	17	988	91.3	0.8	1.8	0.7	5.5	2640
355-6	250	20	987	91.5	0.8	1.8	0.7	5.5	2720
355-6	280	22	986	91.7	0.8	1.8	0.7	5.5	2800
400-6	315	24	988	92	0.82	1.8	0.7	5.5	3306
400-6	355	27	988	92.2	0.83	1.8	0.7	5.5	3402
400-6	400	30	987	92.4	0.83	1.8	0.7	5.5	3595
400-6	450	34	987	92.6	0.83	1.8	0.7	5.5	3691
450-6	500	37	988	93	0.83	1.8	0.7	5.5	4418
450-6	560	41	989	93.3	0.84	1.8	0.7	5.5	4709
450-6	630	46	989	93.6	0.84	1.8	0.7	5.5	4801
450-6	710	52	989	93.8	0.84	1.8	0.7	5.5	4934
500-6	800	58	990	94	0.84	1.8	0.7	5.5	5739
500-6	900	65	990	94.2	0.85	1.8	0.7	5.5	5902
500-6	1000	72	990	94.4	0.85	1.8	0.7	5.5	6224
500-6	1120	80	990	94.6	0.85	1.8	0.7	5.5	6466
560-6	1250	89	993	94.7	0.86	1.8	0.7	5.5	7481
560-6	1400	99	993	95.1	0.86	1.8	0.7	5.5	7872
560-6	1600	113	993	95.2	0.86	1.8	0.7	5.5	8272
560-6	1800	127	993	95.3	0.86	1.8	0.7	5.5	8712
630-6	2000	141	993	95.4	0.86	1.8	0.6	5.5	9958
630-6	2240	158	993	95.4	0.86	1.8	0.6	5.5	10444
630-6	2500	174	993	95.5	0.87	1.8	0.6	5.5	10943
630-6	2800	194	993	95.6	0.87	1.8	0.6	5.5	11319
400-8	250	21	739	91.4	0.75	1.8	0.7	5.5	3276
400-8	280	23	739	91.6	0.76	1.8	0.7	5.5	3369
400-8	315	26	738	92	0.77	1.8	0.7	5.5	3559
400-8	355	29	738	92.4	0.77	1.8	0.7	5.5	3655
450-8	400	32	740	92.5	0.78	1.8	0.7	5.5	4640
450-8	450	36	740	92.7	0.78	1.8	0.7	5.5	4744
450-8	500	39	740	93.1	0.79	1.8	0.7	5.5	4877
450-8	560	44	740	93.3	0.79	1.8	0.7	5.5	5019
500-8	630	47	743	93.8	0.82	1.8	0.7	5.5	5808
500-8	710	53	743	94	0.82	1.8	0.7	5.5	6130
500-8	800	60	743	94.2	0.82	1.8	0.7	5.5	6453
500-8	900	67	743	94.3	0.82	1.8	0.7	5.5	6771
560-8	1000	75	743	94.5	0.82	1.8	0.7	5.5	7427
560-8	1120	82	743	94.7	0.83	1.8	0.7	5.5	7831
560-8	1250	92	743	94.8	0.83	1.8	0.7	5.5	8223
560-8	1400	103	743	94.9	0.83	1.8	0.7	5.5	8616
630-8	1600	117	744	94.9	0.83	1.8	0.7	5.5	10024
630-8	1800	130	743	95	0.84	1.8	0.7	5.5	10472
630-8	2000	145	744	95.1	0.84	1.8	0.7	5.5	10518
630-8	2240	162	743	95.1	0.84	1.8	0.7	5.5	10973
400-10	200	18	592	91.1	0.72	1.8	0.7	5.5	3352
400-10	220	19	592	91.2	0.72	1.8	0.7	5.5	3458
400-10	250	22	592	91.3	0.72	1.8	0.7	5.5	3555
400-10	280	24	591	91.5	0.74	1.8	0.7	5.5	3470
450-10	315	27	592	91.7	0.74	1.8	0.7	5.5	4564
450-10	355	30	592	92.1	0.75	1.8	0.7	5.5	4811
450-10	400	33	592	92.3	0.75	1.8	0.7	5.5	4939
450-10	450	37	592	92.5	0.76	1.8	0.7	5.5	5077
500-10	500	40	594	92.7	0.77	1.8	0.7	5.5	5766
500-10	560	45	593	92.9	0.78	1.8	0.7	5.5	6076
500-10	630	50	593	93.1	0.78	1.8	0.7	5.5	6395
500-10	710	56	593	93.3	0.78	1.8	0.7	5.5	6710
560-10	800	63	594	93.8	0.78	1.8	0.7	5.5	7121
560-10	900	69	594	94	0.8	1.8	0.7	5.5	7487
560-10	1000	77	594	94.1	0.8	1.8	0.7	5.5	7877
560-10	1120	86	594	94.2	0.8	1.8	0.7	5.5	8268
630-10	1250	96	595	94.2	0.8	1.8	0.7	5.5	9440
630-10	1400	107	594	94.3	0.8	1.8	0.7	5.5	9919
630-10	1600	121	594	94.4	0.81	1.8	0.7	5.5	10358
630-10	1800	136	594	94.4	0.81	1.8	0.7	5.5	10845
450-12	250	22	494	91.1	0.72	1.8	0.7	5.5	4564
450-12	280	25	494	91.3	0.72	1.8	0.7	5.5	4642
450-12	315	28	494	91.5	0.72	1.8	0.7	5.5	4929
450-12	355	31	493	91.8	0.72	1.8	0.7	5.5	5047
500-12	400	34	495	92	0.73	1.8	0.7	5.5	5750
500-12	450	39	495	92.2	0.73	1.8	0.7	5.5	6069
500-12	500	43	495	92.5	0.73	1.8	0.7	5.5	6378
500-12	560	47	494	92.9	0.74	1.8	0.7	5.5	6697
560-12	630	53	494	93.1	0.74	1.8	0.7	5.5	7184
560-12	710	59	494	93.3	0.74	1.8	0.7	5.5	7386
560-12	800	67	494	93.8	0.74	1.8	0.7	5.5	7763
560-12	900	75	494	93.8	0.74	1.8	0.7	5.5	8140
630-12	1000	83	495	93.8	0.74	1.8	0.7	5.5	9424
630-12	1120	92	495	93.9	0.75	1.8	0.7	5.5	9911
630-12	1250	102	495	94	0.75	1.8	0.7	5.5	10103
630-12	1400	115	495	94	0.75	1.8	0.7	5.5	10586
