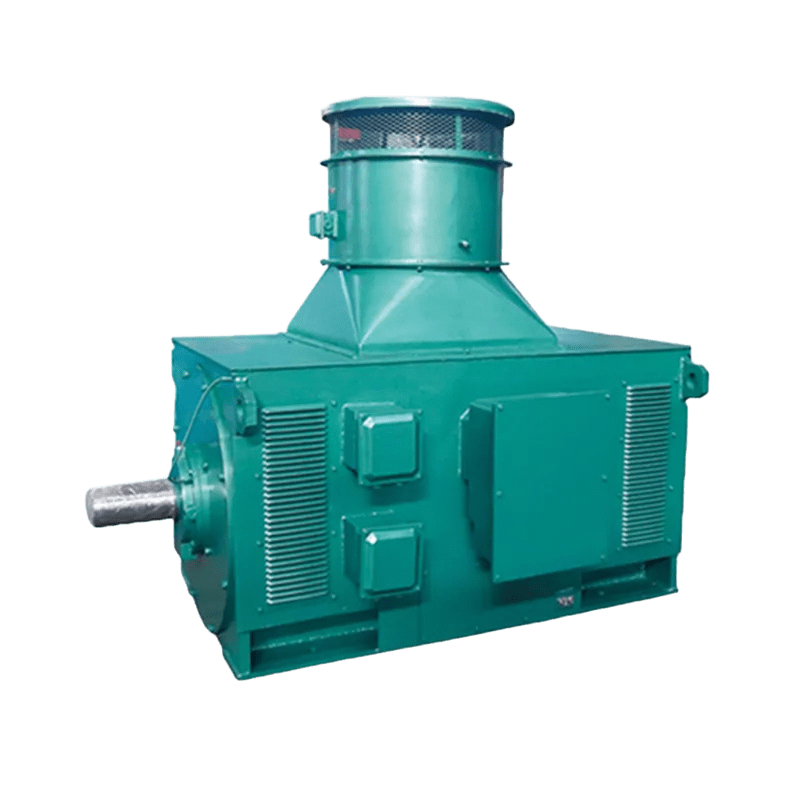

JM-AM-HV-VF系列三相异步电动机，带变频调速

频率：50/60 Hz
机座号：H315mm-H1000mm
功率范围：250kW～10000kW
极数：2P～12P
额定电压：6000V、10000V
绝缘等级：F级
防护等级：IP23
安装方式：IMB3
冷却方式：IC06

请求报价

三相高压变频电动机具有高效能（符合GB30254-2013三级能效）、低噪音、低振动、高可靠性和便捷的安装维护。功率范围为200kW至5600kW，额定电压为6kV和10kV（可定制其他电压）。适用于石油、化工、电力、冶金等行业中的风机、水泵、压缩机、破碎机等设备。

表1 技术数据（6kV）
型号	额定功率kW	定子电流A	额定转速r/min	效率%	功率因数cosΦ	最大转矩额定转矩	堵转转矩额定转矩	堵转电流额定电流	重量kg
315-2	200	25	2971	92	0.85	1.8	0.6	7	2345
315-2	220	27	2971	92	0.86	1.8	0.6	7	2370
315-2	250	30	2968	92.2	0.86	1.8	0.6	7	2400
315-2	280	34	2969	92.3	0.86	1.8	0.6	7	2450
315-2	315	38	2975	92.7	0.86	1.8	0.6	7	2500
315-2	355	43	2976	93	0.86	1.8	0.6	7	2570
355-2	400	48	2974	93.4	0.86	1.8	0.6	7	2780
355-2	450	54	2973	93.7	0.86	1.8	0.6	7	2850
355-2	500	59	2977	94	0.87	1.8	0.6	7	2950
355-2	560	66	2976	94.1	0.87	1.8	0.6	7	3030
400-2	630	74	2976	94.3	0.87	1.8	0.6	7	3630
400-2	710	83	2976	94.4	0.87	1.8	0.6	7	3730
400-2	800	93	2975	94.7	0.87	1.8	0.6	7	3836
400-2	900	105	2976	94.8	0.87	1.8	0.6	7	3920
450-2	1000	115	2977	94.9	0.88	1.8	0.6	7	4200
450-2	1120	129	2976	95	0.88	1.8	0.6	7	4340
450-2	1250	144	2981	95.2	0.88	1.8	0.6	7	4500
450-2	1400	161	2981	95.3	0.88	1.8	0.6	7	4650
500-2	1600	183	2980	95.4	0.88	1.8	0.6	7	5825
500-2	1800	206	2980	95.5	0.88	1.8	0.6	7	6080
500-2	2000	229	2981	95.7	0.88	1.8	0.6	7	6350
500-2	2240	256	2982	95.8	0.88	1.8	0.6	7	6575
560-2	2500	282	2983	95.9	0.89	1.8	0.6	7	8600
560-2	2800	315	2983	96	0.89	1.8	0.6	7	8900
560-2	3150	354	2984	96.1	0.89	1.8	0.6	7	9210
560-2	3550	399	2984	96.1	0.89	1.8	0.6	7	9710
630-2	4000	450	2984	96.2	0.89	1.8	0.6	7	11250
630-2	4500	505	2984	96.3	0.89	1.8	0.6	7	11560
630-2	5000	561	2984	96.3	0.89	1.8	0.6	7	11910
315-4	200	25	1482	92.3	0.85	1.8	0.8	6.5	2000
315-4	220	27	1483	92.5	0.85	1.8	0.8	6.5	2090
315-4	250	31	1481	92.6	0.85	1.8	0.8	6.5	2250
315-4	280	34	1482	92.7	0.86	1.8	0.8	6.5	2340
315-4	315	38	1484	92.9	0.86	1.8	0.8	6.5	2425
315-4	355	43	1482	93.1	0.86	1.8	0.8	6.5	2500
355-4	400	48	1484	93.3	0.86	1.8	0.8	6.5	2630
355-4	450	54	1483	93.5	0.86	1.8	0.8	6.5	2720
355-4	500	59	1485	93.7	0.87	1.8	0.8	6.5	2810
355-4	560	66	1485	93.9	0.87	1.8	0.8	6.5	2910
400-4	630	74	1485	94.2	0.87	1.8	0.8	6.5	3455
400-4	710	83	1485	94.4	0.87	1.8	0.8	6.5	3595
400-4	800	94	1488	94.6	0.87	1.8	0.8	6.5	3720
400-4	900	105	1487	94.7	0.87	1.8	0.8	6.5	3850
450-4	1000	117	1488	94.8	0.87	1.8	0.8	6.5	4920
450-4	1120	129	1487	94.9	0.88	1.8	0.8	6.5	5020
450-4	1250	144	1487	95.1	0.88	1.8	0.8	6.5	5150
450-4	1400	161	1487	95.2	0.88	1.8	0.8	6.5	5230
500-4	1600	182	1486	95.3	0.89	1.8	0.7	6.5	5800
500-4	1800	204	1487	95.4	0.89	1.8	0.7	6.5	6020
500-4	2000	226	1492	95.6	0.89	1.8	0.7	6.5	6280
500-4	2240	253	1492	95.7	0.89	1.8	0.7	6.5	6610
560-4	2500	282	1491	95.8	0.89	1.8	0.6	6.5	7730
560-4	2800	316	1491	95.9	0.89	1.8	0.6	6.5	7950
560-4	3150	354	1491	96.1	0.89	1.8	0.6	6.5	8330
560-4	3550	399	1491	96.1	0.89	1.8	0.6	6.5	8630
630-4	4000	450	1491	96.2	0.89	1.8	0.6	6.5	10390
630-4	4500	506	1491	96.2	0.89	1.8	0.6	6.5	10895
630-4	5000	561	1491	96.4	0.89	1.8	0.6	6.5	11160
315-6	160	20	986	92	0.83	1.8	0.8	6	2260
315-6	185	23	986	92	0.83	1.8	0.8	6	2300
315-6	200	25	985	92.1	0.83	1.8	0.8	6	2355
315-6	220	28	986	92.2	0.83	1.8	0.8	6	2430
315-6	250	31	986	92.5	0.83	1.8	0.8	6	2490
315-6	280	35	987	92.7	0.83	1.8	0.8	6	2570
355-6	315	39	987	93	0.83	1.8	0.8	6	2710
355-6	355	44	985	93.2	0.83	1.8	0.8	6	2820
355-6	400	50	989	93.3	0.83	1.8	0.8	6	2900
355-6	450	55	988	93.6	0.84	1.8	0.8	6	3010
400-6	500	60	988	93.9	0.85	1.8	0.8	6	3450
400-6	560	67	989	94.1	0.85	1.8	0.8	6	3560
400-6	630	76	989	94.2	0.85	1.8	0.8	6	3660
400-6	710	85	989	94.4	0.85	1.8	0.8	6	3790
450-6	800	96	989	94.6	0.85	1.8	0.8	6	4420
450-6	900	108	989	94.7	0.85	1.8	0.8	6	4560
450-6	1000	119	991	94.8	0.85	1.8	0.8	6	4710
450-6	1120	132	991	94.9	0.86	1.8	0.8	6	4815
500-6	1250	147	990	95.1	0.86	1.8	0.7	6	5760
500-6	1400	165	991	95.2	0.86	1.8	0.7	6	5950
500-6	1600	188	993	95.3	0.86	1.8	0.7	6	6200
500-6	1800	211	993	95.4	0.86	1.8	0.7	6	6420
560-6	2000	234	993	95.6	0.86	1.8	0.7	6.5	7878
560-6	2240	262	993	95.7	0.86	1.8	0.7	6.5	8215
560-6	2500	292	993	95.7	0.86	1.8	0.7	6.5	8545
560-6	2800	327	992	95.8	0.86	1.8	0.7	6.5	8765
630-6	3150	363	992	96	0.87	1.8	0.7	6.5	10390
630-6	3550	409	993	96	0.87	1.8	0.7	6.5	10960
630-6	4000	460	993	96.1	0.87	1.8	0.7	6.5	11500
355-8	200	27	739	92	0.78	1.8	0.8	5.5	2500
355-8	220	29	739	92.1	0.78	1.8	0.8	5.5	2585
355-8	250	33	740	92.2	0.79	1.8	0.8	5.5	2660
355-8	280	37	739	92.4	0.79	1.8	0.8	5.5	2810
355-8	315	41	739	92.7	0.8	1.8	0.8	5.5	2900
355-8	355	46	739	92.8	0.8	1.8	0.8	5.5	3000
400-8	400	52	739	93	0.8	1.8	0.8	5.5	3610
400-8	450	57	739	93.1	0.81	1.8	0.8	5.5	3705
400-8	500	63	741	93.7	0.81	1.8	0.8	5.5	3785
400-8	560	71	741	93.8	0.81	1.8	0.8	5.5	3880
450-8	630	79	741	93.9	0.82	1.8	0.8	5.5	4510
450-8	710	89	741	94	0.82	1.8	0.8	5.5	4610
450-8	800	97	743	94.2	0.84	1.8	0.8	5.5	4830
450-8	900	109	743	94.3	0.84	1.8	0.8	5.5	4930
500-8	1000	121	742	94.4	0.84	1.8	0.8	5.5	5930
500-8	1120	136	742	94.5	0.84	1.8	0.8	5.5	6150
500-8	1250	151	743	94.7	0.84	1.8	0.8	5.5	6350
500-8	1400	169	743	94.8	0.84	1.8	0.8	5.5	6600
560-8	1600	193	743	94.9	0.84	1.8	0.7	6	7750
560-8	1800	217	743	95	0.84	1.8	0.7	6	8130
560-8	2000	241	743	95.2	0.84	1.8	0.7	6	8550
560-8	2240	269	743	95.3	0.84	1.8	0.7	6	8610
630-8	2500	297	743	95.4	0.85	1.8	0.7	6	10680
630-8	2800	332	743	95.5	0.85	1.8	0.7	6	11100
630-8	3150	373	743	95.6	0.85	1.8	0.7	6	11540
400-10	250	35	591	91.5	0.76	1.8	0.8	5.5	3410
400-10	280	38	591	91.7	0.78	1.8	0.8	5.5	3510
400-10	315	42	591	91.9	0.79	1.8	0.8	5.5	3580
400-10	355	47	590	92.1	0.79	1.8	0.8	5.5	3670
400-10	400	52	592	92.6	0.8	1.8	0.8	5.5	3780
400-10	450	58	592	92.7	0.8	1.8	0.8	5.5	3890
450-10	500	65	592	93	0.8	1.8	0.8	5.5	4365
450-10	560	72	592	93.1	0.8	1.8	0.8	5.5	4510
450-10	630	81	594	93.2	0.8	1.8	0.8	5.5	4640
450-10	710	89	593	93.4	0.82	1.8	0.8	5.5	4770
500-10	800	100	593	93.7	0.82	1.8	0.8	5.5	5670
500-10	900	113	593	93.8	0.82	1.8	0.8	5.5	6005
500-10	1000	125	594	93.9	0.82	1.8	0.8	5.5	6250
500-10	1120	140	593	94.1	0.82	1.8	0.8	5.5	6450
560-10	1250	155	594	94.4	0.82	1.8	0.7	6	7200
560-10	1400	174	594	94.5	0.82	1.8	0.7	6	7335
560-10	1600	198	594	94.6	0.82	1.8	0.7	6	7640
560-10	1800	223	594	94.7	0.82	1.8	0.7	6	7835
630-10	2000	247	594	94.9	0.82	1.8	0.7	6	10060
630-10	2240	277	594	95	0.82	1.8	0.7	6	10320
630-10	2500	308	594	95.1	0.82	1.8	0.7	6	10930
450-12	400	55	494	92.6	0.75	1.8	0.7	6	4300
450-12	450	62	494	92.7	0.75	1.8	0.7	6	4375
450-12	500	65	494	93.1	0.79	1.8	0.7	6	4510
450-12	560	73	494	93.2	0.79	1.8	0.7	6	4775
500-12	630	82	494	93.3	0.79	1.8	0.7	6	5945
500-12	710	93	494	93.4	0.79	1.8	0.7	6	6190
500-12	800	104	494	93.7	0.79	1.8	0.7	6	5410
500-12	900	117	494	93.8	0.79	1.8	0.7	6	6620
560-12	1000	130	494	93.9	0.79	1.8	0.7	6	7370
560-12	1120	145	494	94	0.79	1.8	0.7	6	7570
560-12	1250	162	495	94.2	0.79	1.8	0.7	6	8155
560-12	1400	181	495	94.3	0.79	1.8	0.7	6	8355
630-12	1600	207	495	94.3	0.79	1.8	0.7	6	9960
630-12	1800	232	495	94.4	0.79	1.8	0.7	6	10210
630-12	2000	258	495	94.6	0.79	1.8	0.7	6	10980
630-12	2240	288	495	94．7	0.79	1.8	0.7	6	11290
表2 技术数据（10kV）
型号	额定功率kW	定子电流A	额定转速r/min	效率%	功率因数cosΦ	最大转矩额定转矩	堵转转矩额定转矩	堵转电流额定电流	重量kg
355-2	250	18	2977	92.1	0.86	1.8	0.6	7	2495
355-2	280	20	2975	92.3	0.86	1.8	0.6	7	2585
355-2	315	23	2976	92.7	0.86	1.8	0.6	7	2690
355-2	355	25	2975	93.1	0.87	1.8	0.6	7	2780
355-2	400	28	2977	93.4	0.87	1.8	0.6	7	2860
355-2	450	32	2976	93.6	0.87	1.8	0.6	7	2950
400-2	500	35	2976	93.8	0.87	1.8	0.6	7	3450
400-2	560	40	2977	93.9	0.87	1.8	0.6	7	3555
400-2	630	44	2978	94	0.87	1.8	0.6	7	3670
400-2	710	50	2979	94.1	0.88	1.8	0.6	7	3770
450-2	800	56	2978	94.3	0.88	1.8	0.6	7	4200
450-2	900	63	2977	94.4	0.88	1.8	0.6	7	4340
450-2	1000	69	2983	94.5	0.88	1.8	0.6	7	4500
450-2	1120	78	2983	94.7	0.88	1.8	0.6	7	4650
500-2	1250	85	2982	94.9	0.89	1.8	0.6	7	5715
500-2	1400	96	2983	95.1	0.89	1.8	0.6	7	5940
500-2	1600	109	2983	95.2	0.89	1.8	0.6	7	6195
500-2	1800	121	2982	95.3	0.9	1.8	0.6	7	6435
560-2	2000	134	2983	95.5	0.9	1.8	0.6	7	8600
560-2	2240	150	2983	95.7	0.9	1.8	0.6	7	8900
560-2	2500	168	2984	95.7	0.9	1.8	0.6	7	9210
560-2	2800	188	2984	95.7	0.9	1.8	0.6	7	9710
630-2	3150	211	2985	95.8	0.9	1.8	0.6	7	11450
630-2	3550	238	2985	95.8	0.9	1.8	0.6	7	11755
630-2	4000	268	2985	95.9	0.9	1.8	0.6	7	12050
630-2	4500	301	2985	95.9	0.9	1.8	0.6	7	12700
355-4	250	18	1484	92.1	0.85	1.8	0.7	7	2460
355-4	280	21	1484	92.2	0.85	1.8	0.7	7	2530
355-4	315	23	1484	92.5	0.85	1.8	0.7	7	2590
355-4	355	26	1483	92.6	0.86	1.8	0.7	7	2675
355-4	400	29	1487	92.8	0.86	1.8	0.7	7	2760
355-4	450	32	1486	93.2	0.86	1.8	0.7	7	2845
400-4	500	36	1486	93.3	0.86	1.8	0.7	7	3475
400-4	560	40	1487	93.6	0.86	1.8	0.7	7	3520
400-4	630	45	1489	93.8	0.86	1.8	0.7	7	3590
400-4	710	50	1488	94.4	0.87	1.8	0.7	7	3680
450-4	800	56	1488	94.6	0.87	1.8	0.7	7	4855
450-4	900	62	1488	94.7	0.88	1.8	0.7	7	4995
450-4	1000	69	1488	94.8	0.88	1.8	0.7	7	5145
450-4	1120	77	1488	94.9	0.88	1.8	0.7	7	5295
500-4	1250	85	1489	95	0.89	1.8	0.7	7	5595
500-4	1400	95	1487	95.3	0.89	1.8	0.7	7	5795
500-4	1600	109	1492	95.4	0.89	1.8	0.7	7	6200
500-4	1800	122	1492	95.5	0.89	1.8	0.7	7	6390
560-4	2000	136	1491	95.7	0.89	1.8	0.7	7	7390
560-4	2240	152	1491	95.8	0.89	1.8	0.7	7	7620
560-4	2500	169	1491	95.8	0.89	1.8	0.7	7	8175
560-4	2800	190	1492	95.8	0.89	1.8	0.7	7	8410
630-4	3150	213	1491	95.9	0.89	1.8	0.6	7	9990
630-4	3550	240	1491	95.9	0.89	1.8	0.6	7	10550
630-4	4000	270	1491	96	0.89	1.8	0.6	7	11070
630-4	4500	304	1491	96	0.89	1.8	0.6	7	11640
355-6	200	16	987	91.2	0.8	1.8	0.7	6	2590
355-6	220	17	988	91.4	0.8	1.8	0.7	6	2650
355-6	250	20	987	91.6	0.8	1.8	0.7	6	2710
355-6	280	22	986	91.8	0.8	1.8	0.7	6	2780
355-6	315	24	988	92.1	0.82	1.8	0.7	6	2795
355-6	355	27	988	92.4	0.83	1.8	0.7	6	2895
400-6	400	30	987	92.6	0.83	1.8	0.7	6	3430
400-6	450	34	987	92.8	0.83	1.8	0.7	6	3490
400-6	500	37	988	93.2	0.83	1.8	0.7	6	3670
400-6	560	41	989	93.5	0.84	1.8	0.7	6	3750
450-6	630	46	989	93.8	0.84	1.8	0.7	6	4366
450-6	710	52	989	94	0.84	1.8	0.7	6	4490
450-6	800	58	990	94.2	0.84	1.8	0.7	6	4640
450-6	900	65	990	94.4	0.85	1.8	0.7	6	4785
500-6	1000	72	990	94.6	0.85	1.8	0.7	6	5490
500-6	1120	80	990	94.8	0.85	1.8	0.7	6	5880
500-6	1250	88	993	94.9	0.86	1.8	0.7	6	6090
500-6	1400	99	993	95.3	0.86	1.8	0.7	6	6290
560-6	1600	113	993	95.4	0.86	1.8	0.7	6	7350
560-6	1800	127	993	95.5	0.86	1.8	0.7	6	7750
560-6	2000	140	993	95.6	0.86	1.8	0.7	6	8100
560-6	2240	157	993	95.6	0.86	1.8	0.7	6	8300
630-6	2500	176	993	95.6	0.86	1.8	0.6	6	9970
630-6	2800	197	993	95.6	0.86	1.8	0.6	6	10460
630-6	3150	221	993	95.7	0.86	1.8	0.6	6	11080
630-6	3550	249	993	95.8	0.86	1.8	0.6	6
400-8	250	21	739	91.3	0.76	1.8	0.7	6	3340
400-8	280	23	739	91.6	0.76	1.8	0.7	6	3420
400-8	315	26	738	92.1	0.77	1.8	0.7	6	3525
400-8	355	29	738	92.4	0.77	1.8	0.7	6	3650
400-8	400	32	740	92.5	0.78	1.8	0.7	6	3770
400-8	450	36	740	92.7	0.78	1.8	0.7	6	3855
450-8	500	39	740	93.1	0.79	1.8	0.7	6	4495
450-8	560	44	740	93.3	0.79	1.8	0.7	6	4560
450-8	630	47	743	93.8	0.82	1.8	0.7	6	4730
450-8	710	53	743	94	0.82	1.8	0.7	6	4840
500-8	800	60	743	94.2	0.82	1.8	0.7	6	5860
500-8	900	67	743	94.3	0.82	1.8	0.7	6	6030
500-8	1000	74	743	94.5	0.83	1.8	0.7	6	6245
500-8	1120	82	743	94.7	0.83	1.8	0.7	6	6435
560-8	1250	92	743	94.8	0.83	1.8	0.7	6	7735
560-8	1400	103	743	94.9	0.83	1.8	0.7	6	8100
560-8	1600	117	744	94.9	0.83	1.8	0.7	6	8280
560-8	1800	132	743	94.9	0.83	1.8	0.7	6	8500
630-8	2000	145	744	94.9	0.84	1.8	0.7	6	10250
630-8	2240	162	743	95	0.84	1.8	0.7	6	10780
630-8	2500	181	744	95.1	0.84	1.8	0.7	6	10910
630-8	2800	202	743	95.2	0.84	1.8	0.7	6	11290
400-10	200	18	592	91	0.72	1.8	0.7	5.5	3470
400-10	220	19	592	91	0.72	1.8	0.7	5.5	3530
400-10	250	22	592	91.2	0.73	1.8	0.7	5.5	3590
400-10	280	24	591	91.6	0.74	1.8	0.7	5.5	3650
400-10	315	27	592	91.9	0.74	1.8	0.7	5.5	3720
400-10	355	30	592	92.1	0.75	1.8	0.7	5.5	3860
450-10	400	33	592	92.3	0.75	1.8	0.7	5.5	4470
450-10	450	36	592	92.5	0.77	1.8	0.7	5.5	4505
450-10	500	40	594	92.7	0.77	1.8	0.7	5.5	4595
450-10	560	45	593	92.9	0.78	1.8	0.7	5.5	4790
500-10	630	50	593	93.1	0.78	1.8	0.7	5.5	5680
500-10	710	56	593	93.3	0.78	1.8	0.7	5.5	5870
500-10	800	62	594	93.8	0.8	1.8	0.7	5.5	6070
500-10	900	69	594	94	0.8	1.8	0.7	5.5	6230
560-10	1000	77	594	94.1	0.8	1.8	0.7	6	7100
560-10	1120	86	594	94.2	0.8	1.8	0.7	6	7300
560-10	1250	96	595	94.3	0.8	1.8	0.7	6	7500
560-10	1400	107	594	94.3	0.8	1.8	0.7	6	8050
630-10	1600	121	594	94.3	0.81	1.8	0.7	6	9700
630-10	1800	136	594	94.4	0.81	1.8	0.7	6	9930
630-10	2000	151	594	94.6	0.81	1.8	0.7	6	10500
630-10	2240	169	594	94.7	0.81	1.8	0.7	6	10730
450-12	315	27	494	91.6	0.73	1.8	0.7	5.5	4475
450-12	355	31	493	91.8	0.73	1.8	0.7	5.5	4505
450-12	400	34	495	92	0.73	1.8	0.7	5.5	4605
450-12	450	39	495	92.2	0.73	1.8	0.7	5.5	4800
500-12	500	43	495	92.5	0.73	1.8	0.7	5.5	5840
500-12	560	47	494	92.9	0.74	1.8	0.7	5.5	6050
500-12	630	53	494	93.1	0.74	1.8	0.7	5.5	6250
500-12	710	59	494	93.3	0.74	1.8	0.7	5.5	6450
560-12	800	67	494	93.8	0.74	1.8	0.7	6	7200
560-12	900	75	494	93.8	0.74	1.8	0.7	6	7380
560-12	1000	83	495	93.8	0.74	1.8	0.7	6	7950
560-12	1120	93	495	93.8	0.74	1.8	0.7	6	8160
630-12	1250	103	495	93.8	0.75	1.8	0.7	6	9630
630-12	1400	115	495	93.9	0.75	1.8	0.7	6	9880
630-12	1600	131	495	94	0.75	1.8	0.7	6	10470
630-12	1800	147	495	94.1	0.75	1.8	0.7	6	10710
